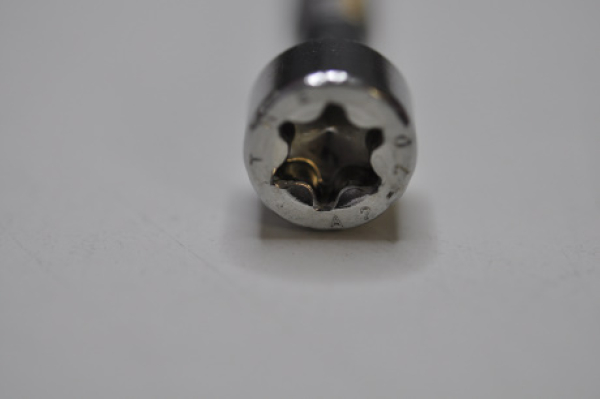

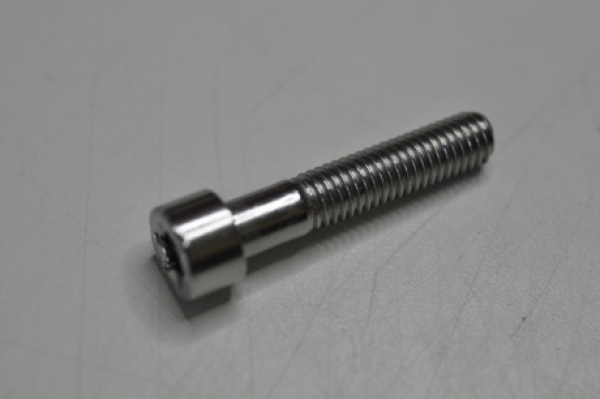

Zylinderschraube mit Innensechsrund ISO 14579, Edelstahl A2-070, blank
M8 x 40Die Kraftübertragung bei Verbindungselementen mit Innensechsrundantrieb (TX) erfolgt großflächig über die Flanken des Antriebs und nicht punktuell wie z.B. bei Innensechskantantrieben und bietet die folgenden Vorteile:
- Optimierter Werkzeugverschleiß
- Kein Abrutschen des Werkzeugs, da die Anpresskraft optimal aufgebracht wird
- Keine Beschädigung der Oberflächenbeschichtung
- Keine Taumelbewegungen
- Sicheres Ansetzen der Schraube
Innensechsrundantriebe sind genormt nach DIN EN ISO 10664
- Dadurch sind Verbindungselemente mit Innensechsrund weltweit vergleich- und einsetzbar
Die hier angegebenen Werte wurden rechnerisch, unter der Annahme optimaler Bedingungen und ohne Kenntnis des konstruktiven Umfeldes, ermittelt. Die Streuung der Montagewerkzeuge sowie die Streuung der Reibungszahl wurde nicht explizit berücksichtigt. Im konkreten Fall ist es erforderlich die Angaben auf ihre Anwendbarkeit hin zu überprüfen. Dies liegt im Bereich des Konstruktionsverantwortlichen.
 |
|
|
Gewindeart x Nenndurchmesser (d1) |
M8 |
|
Länge (l1) |
40 mm |
|
Kopfdurchmesser (dk) |
13 mm |
|
Kopfhöhe (k1) |
8 mm |
|
Normen |
ISO 14579, 0 - nicht zutreffend, 0 - nicht zutreffend, 0 - nicht zutreffend, 0 - nicht zutreffend, 0 - nicht zutreffend |
|
Werkstoff |
Edelstahl A2 |
|
Festigkeitsklasse |
70 |
|
Oberfläche |
Blank |
|
RoHS-konform |
Ja |
|
Kopfform |
Zylinderkopf |
|
Antriebart |
Innensechsrund |
|
Innenantrieb |
TX45 |
|
Gewindeart |
Metrisches Gewinde |
|
Steigung |
1,25 mm |
|
Gewindeform |
Regelgewinde |
|
Gewindeausführung |
Teilgewinde |
|
Produktklasse |
A |
|
Anziehdrehmoment 90% Streckgrenze (1) |
19,5 Nm |
|
Resultierende Vorspannkraft min./max. (2) |
6,4-12,7 kN |
|
Korrosionsbeständigkeitsklasse (3) |
CRC II |
|
Zu verwendende Scheibe mit Härte |
≥ 200 HV |
|
Zu verwendende Mutter mit Festigkeitsklasse |
≥ 70 |
